进口手动蝶阀

产品信息

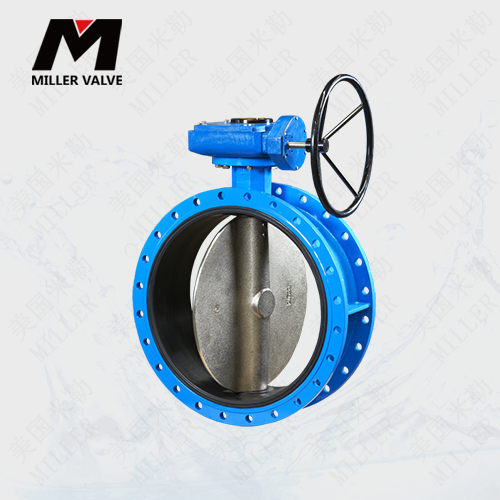

产品名称：进口涡轮软密封法兰蝶阀
产品型号：F70
产品压力：1.0~1.6Mpa
产品材质：QT450 WCB 304 316
产品口径：DN50~DN2000
产品温度：-20℃~180℃

联系电话：15112496788(微信同号)
联系邮箱：916223289@qq.com
客服Q Q: 916223289
在线留言

美国米勒进口涡轮软密封法兰蝶阀采用中线型蝶板设计，橡胶或四氟的软阀座，具有结构简单简洁，流阻系数小，流量特性趋于直线，不会滞留杂物，且重量轻，安装方便驱动扭矩较小的优点。这种阀门即可作切断介质用，又可调节介质流量用。综合了偏心法兰蝶阀和对夹蝶阀的部分优点，弥补了偏心法兰蝶阀与对夹蝶阀之间的一块空白。

法兰式软密封蝶阀主要适用于给排水、污水、供暖、燃气、化工、电力和市政工程及水厂等介质为水、油品和空气管道上，起切断流体或调节介质流量作用。

进口涡轮软密封法兰蝶阀是一种常用的流体控制阀门，具有以下优点：

轻量结构：轻量结构使它适合于管道系统中的频繁操作。
密封性好：使用软密封，可以较好地密封管道内的流体，有效防止泄漏。
维护方便：进口涡轮软密封法兰蝶阀的维护方便，可以简单地更换密封件。
价格相对较低：价格相对较低，使用成本较低。

但是，进口涡轮软密封法兰蝶阀也有一些缺点：

密封性能有限：虽然进口涡轮软密封法兰蝶阀的密封性能较好，但它仍然存在一定的泄漏风险。
适用范围有限：适用范围有限，不能用于较高温度或较高压力的环境中。
寿命较短：寿命较短，在高频率使用或恶劣工作条件下容易损坏。

进口涡轮软密封法兰蝶参数

公称通径：DN50-DN2000	公称压力：1.0Mpa-1.6Mpa
适用温度：-20℃~180℃	适用介质：水、气、油
阀体材质：铸铁/铸钢/不锈钢/球墨铸铁/铝合金/铝青铜	设计制造：GB/T 12238-2008；ISO 10631-1991；API598
阀板材质：球墨铸铁/304不锈钢/316不锈钢/铝青铜	结构长度：GB/T 12221-2005；ISO 5752-1988
阀杆材质：304不锈钢/316不锈钢/416不锈钢	阀门检验：GB/T 13927-2008；ISO 5208-1987
阀座材质：丁腈橡胶NBR/三元乙丙EPDM/氟橡胶FPM	表面处理：环氧树脂涂层

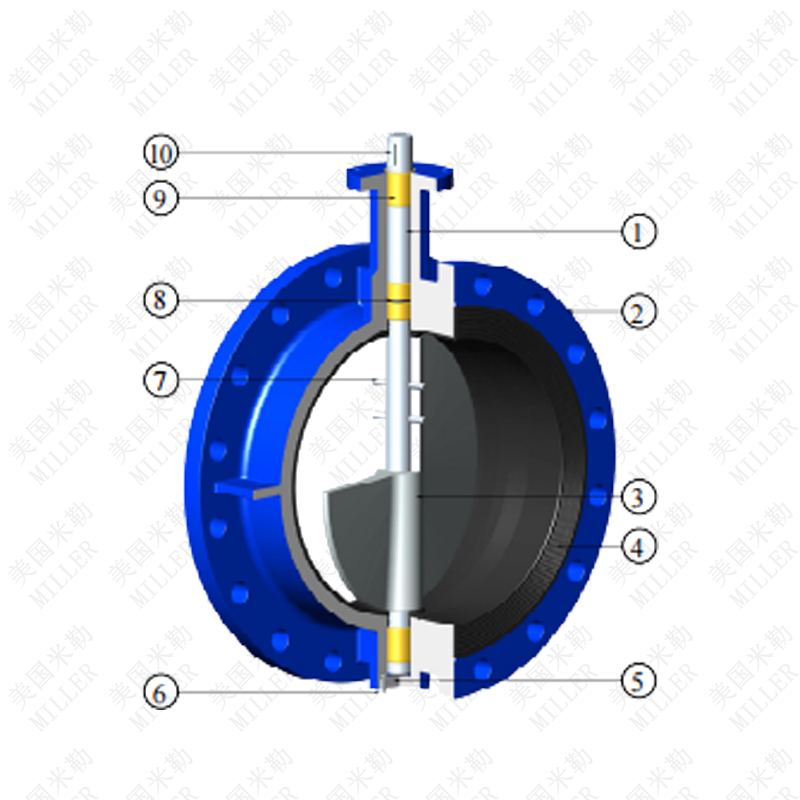

进口涡轮软密封法兰蝶阀的零部件

项目 lItem	零件名称 Part Namc	材质 Material
1	阀轴Stem	钢镀锌Zinc Plated Stel; 不锈钢Stainless Steel:ASTMA351 CF8,CF8M;CF3,CF3M;
2	阀体 Body	铸铁Cast Iron:ASTM A126CL.B,DIN1691GG25,EN 1561EN-GJL-200,GB12226HT200; 球墨铸铁 Ductile Cast lron: ASIMA53665-45-12,DIN 1693 GGG40,EN1563 EN-GJS-400-15,GB12227QT450-10, 不锈钢Stainless Steel:ASTMA351CF8,CF8M; CF3,CF3M;
3	阀板Disc	球墨铸铁(表面镀镍) Ductile Cast Iron(Nikel plated): ASTMA53665-45-12,DIN 1693 GGG40,EN1563 EN-GJS-400-15,GB12227QT450-10; 不锈钢Stainless Steel:ASTMA351 CF8,CF8M;CF3,CF3M;EN 1.4408,1.4469;1.4501; 铝青铜AL-Bronzc:ASTM B148 C95400,
4	阀座Seat	丁晴，乙丙，疯丁，聚四氟乙烯，氟橡胶,硅橡胶﹔ NBR.EPDM,Ncoprcnc,PTFE,Viton;Si
5	底盖End Cap	铸铁Cast Iron:ASTMA126CL.B,DIN1691 GG25,EN 1561 EN-GJL-200, 球墨铸铁 Ductile Cast Iron:ASTMA53665-45-12,DIN 1693 GGG40,EN1563 EN-GJS-400-15,
6	螺栓Bolt	钢镀锌Zinc Plated Stcel;
7	锥销Taper Pin	不锈钢Stainless Steel:ASTMA276Type 304,Type 316;EN 1.4501;
8	О型圈O-Ring	丁晴，乙丙，氯丁，氟橡胶硅橡胶 NBREPDM,Neoprene,Viton;Si
9	衬套Bushing	聚四氟乙烯，润滑青铜:PIFE,Lubricated Bronze,
10	键Key	碳钢Carbon Steel

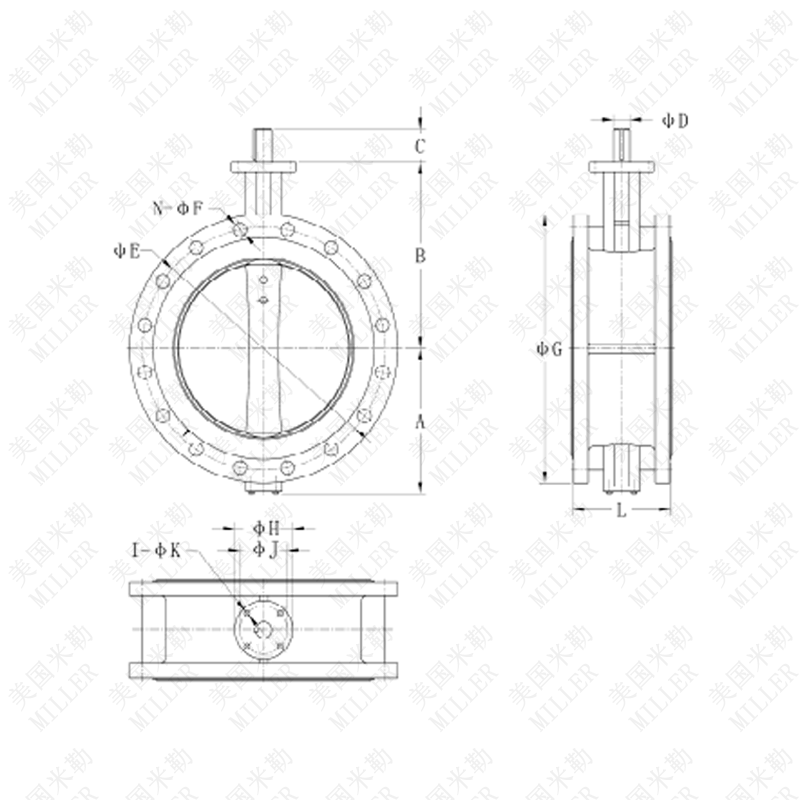

进口涡轮软密封法兰蝶阀连接尺寸

规格 Size		A	B	C	D	E			N-F			G			H	J	I- K	L
mm	inch	A	B	C	D	ANSI 125/150	PN10	PN16	ANSI 125/150	PN10	PN16	ANSI 125/150	PN10	PN16	H	J	I- K	L
50	2	70	130	32	12.7	120.7	125	125	4-19	4-18	4-18	152	165	165	90	70	4-9.5	108
65	2½	75	140	32	12.7	139.7	145	145	4-19	4-18	4-18	178	185	185	90	70	4-9.5	112
80	3	85	150	32	12.7	152.4	160	160	4-19	4-18	8-18	191	200	200	90	70	4-9.5	114
100	4	104	160	32	15.9	190.5	180	180	8-19	8-18	8-18	229	220	220	90	70	4-9.5	127
125	5	112	180	32	19.1	215.9	210	210	8-22	8-18	8-18	254	250	250	90	70	4-9.5	140
150	6	130	200	32	19.1	241.3	240	240	8-22	8-22	8-22	279	285	285	90	70	4-9.5	140
200	8	160	230	38	22.2	298.5	295	295	8-22	8-22	12-22	343	340	340	125	102	4-11.5	152
250	10	194	260	38	28.6	362	350	355	12-25	12-22	12-26	406	395	405	125	102	4-11.5	165
300	12	220	300	38	31.8	431.8	400	410	12-25	12-22	12-26	483	445	460	125	102	4-11.5	178
350	14	270	360	45	31.8	476.3	460	470	12-29	16-22	16-26	533	505	520	125	102	4-11.5	190
400	16	305	390	51	33.3	539.8	515	525	16-29	16-26	16-30	597	565	580	210	165	4-22	216
450	18	332	420	51	38.1	577.9	565	585	16-32	20-26	20-30	635	615	640	210	165	4-22	222
500	20	362	470	64	41.3	635	620	650	20-32	20-26	20-33	699	670	715	210	165	4-22	229
600	24	415	540	70	50.8	749.3	725	770	20-35	20-30	20-36	813	780	840	210	165	4-22	267
700	28	515	565	72	55	863.6	840	840	28-35	24-30	24-36	927	895	910	300	254	8-18	292
750	30	545	612	72	55	914.4	900	900	28-35	24-33	24-36	984	970	970	300	254	8-18	318
800	32	565	640	72	55	977.9	950	950	28-41	24-33	24-39	1060	1025	1025	300	254	8-18	318
900	36	605	680	77	75	1085.9	1050	1050	32-41	28-33	28-39	1168	1115	1125	300	254	8-18	330
1000	40	685	760	85	85	1200.2	1160	1170	36-41	28-36	28-42	1289	1230	1255	300	254	8-18	410
1200	48	790	880	150	92	1422.4	1380	1390	44-41	32-39	32-48	1511	1455	1485	350	298	8-22	470

美国Miller阀门是一家国际性的专业阀门公司,隶属于美国米勒阀门公司（USA Miller VALVE GATE INC)旗下企业总部位于美国特拉华州，致力于生产、设计研发高品质通用阀门和控制阀门。MILLER阀门现采用世界先进的加工设备、生产工艺，检测仪器，经过严格的质量检验，所生产的产品达到领先水平。

美国米勒进口蝶阀广泛应用于自动化生产、工业控制、液压和气动控制系统等领域。美国米勒拥有多年的研发和制造经验，提供各种不同型号、规格和材料的进口蝶阀产品，涵盖了广泛的应用场景和行业。
