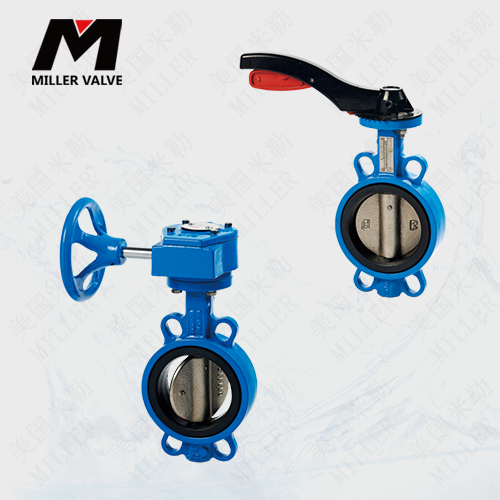

进口手动蝶阀
产品信息
- 产品名称：进口对夹软密封蝶阀
- 产品型号：F70
- 产品压力：1.0MPA~1.6MPA
- 产品材质：QT450 WCB 304 316
- 产品口径：DN25~DN2000
- 产品温度：-40~180℃
- 联系电话：15112496788(微信同号)
- 联系邮箱：916223289@qq.com
- 客服Q Q: 916223289
- 在线留言
美国米勒F70进口对夹软密封蝶阀是一种流体控制阀，它由一个圆形的蝶板和一个与蝶板相对的阀座组成。蝶板由一个杆条和蝶板两个部分组成，蝶板的运动可以控制流体的流量。当蝶板的杆条旋转时，蝶板的两个部分会沿着阀座的面移动，从而调节流体的流量。
进口对夹软密封蝶阀的特点是采用软密封件对蝶板和阀座进行密封，可以有效防止泄漏，并且具有结构简单、体积小、重量轻、通用性强、操作简单等优点。它广泛应用于石油、化工、制药、冶金、电力、水处理等行业，用于调节和控制流体的流量。
进口对夹软密封蝶阀的工作原理：
当蝶板的杆条旋转时，蝶板的两个部分会沿着阀座的面移动，改变蝶板与阀座之间的间隙，从而调节流体的流量。
当蝶板的杆条顺时针旋转时，蝶板的两个部分会向阀座的正面移动，使得蝶板与阀座之间的间隙变小，从而减小流体的流量。
当蝶板的杆条逆时针旋转时，蝶板的两个部分会向阀座的背面移动，使得蝶板与阀座之间的间隙变大，从而增加流体的流量。
夹软密封蝶阀采用软密封件对蝶板和阀座进行密封，当流体流过蝶板和阀座时，软密封件会受到流体压力的作用，使得软密封件自动向阀座正面压缩，从而对蝶板和阀座进行密封，防止泄漏。
进口对夹软密封蝶阀是一种常见的流体控制阀门，具有以下特点：
对夹连接：该阀门采用对夹连接方式，安装和拆卸都非常方便，而且密封性好，可以防止泄漏。
软密封结构：进口对夹软密封蝶阀采用软密封结构，密封性能优良，可以确保阀门的安全和可靠性。
蝶板结构：蝶板是该阀门的主要控制部件，采用圆形或椭圆形结构，开关灵活，流体阻力小，适用于高粘度介质。
可调节流量：该阀门的开度可以根据需要进行调节，以控制流量，适用于不同的流体控制场合。
耐腐蚀性能：进口对夹软密封蝶阀的材料可以根据介质的不同选择不同的材质，具有较强的耐腐蚀性能。
应用广泛：进口对夹软密封蝶阀适用于水、空气、煤气、油品、化学品等多种介质的流体控制，广泛应用于石油化工、冶金、电力、水处理等领域。
进口对夹软密封蝶阀参数
| 适用介质：水、气、油 | 设计制造：GB/T 12238-2008；ISO 10631-1991；API598 |
| 阀板材质：球墨铸铁/304不锈钢/316不锈钢/铝青铜 | 结构长度：GB/T 12221-2005；ISO 5752-1988 |
| 阀杆材质：304不锈钢/316不锈钢/416不锈钢 | 阀门检验：GB/T 13927-2008；ISO 5208-1987 |
| 阀座材质：丁腈橡胶NBR/三元乙丙EPDM/氟橡胶FPM | 表面处理：环氧树脂涂层 |

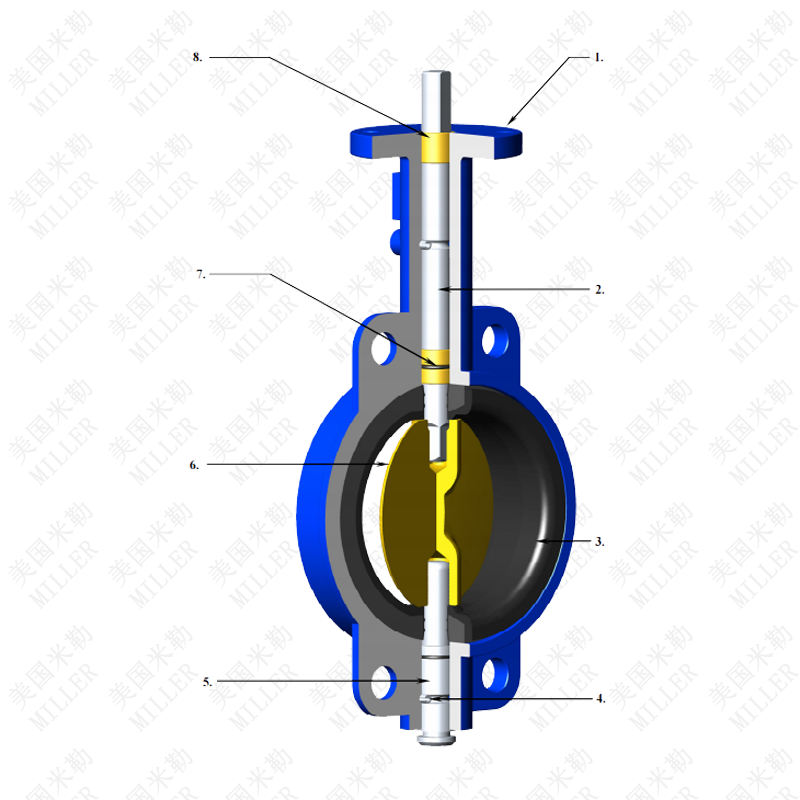

进口对夹软密封蝶阀零部件
项目 Item | 零件名称 Part Name | 材质 Materials |
1
| 阀体 Body
| 铸铁 Cast Iron: ASTM A126CL. B , DIN1691 GG25, EN 1561 EN-GJL-200; GB12226 HT200; 球墨铸铁 Ductile Cast Iron: ASTM A536 65-45-12, DIN 1693 GGG40, EN1563 EN-GJS-400-15, GB12227 QT450-10; 不锈钢 Stainless Steel: ASTM A351 CF8, CF8M; CF3, CF3M; 碳钢 Carbon Steel: ASTM A216 WCB |
2
| 上阀轴 Upper Stem | 钢镀锌 Zinc Plated Steel; 不锈钢 Stainless Steel: ASTM A276 Type 316, Type 410, Type 420; ASTM A582 Type 416; |
3 | 阀座 Seat | 丁晴，乙丙，氯丁，氟橡胶，聚四氟乙烯NBR, EPDM, Neoprene, Viton; PTFE |
4 | 弹性销 Spring Pin | 碳钢 Carbon Steel; 不锈钢 Stainless Steel |
5 | 下阀轴 Lower Stem | 钢镀锌 Zinc Plated Steel; 不锈钢 Stainless Steel: ASTM A276 Type 316, Type 410, Type 420; ASTM A582 Type 416; |
6
| 阀板 Disc
| 球墨铸铁(表面镀镍或喷涂尼龙) Ductile Cast Iron(Nickel plated or Nylon coated): ASTM A536 65-45-12, DIN 1693 GGG40, EN1563 EN-GJS-400-15, GB12227 QT450-10; 不锈钢 Stainless Steel: ASTM A351 CF8, CF8M; CF3, CF3M; EN 1.4408, 1.4469; 1.4501; 铝青铜 AL-Bronze: ASTM B148 C95400; |
7 | O 型圈 O-Ring | 丁晴，乙丙，氯丁，氟橡胶 NBR, EPDM, Neoprene, Viton; Si |
8 | 衬套 Bushing | 聚四氟乙烯，尼龙，润滑青铜；PTFE, Nylon, Lubricated Bronze; |

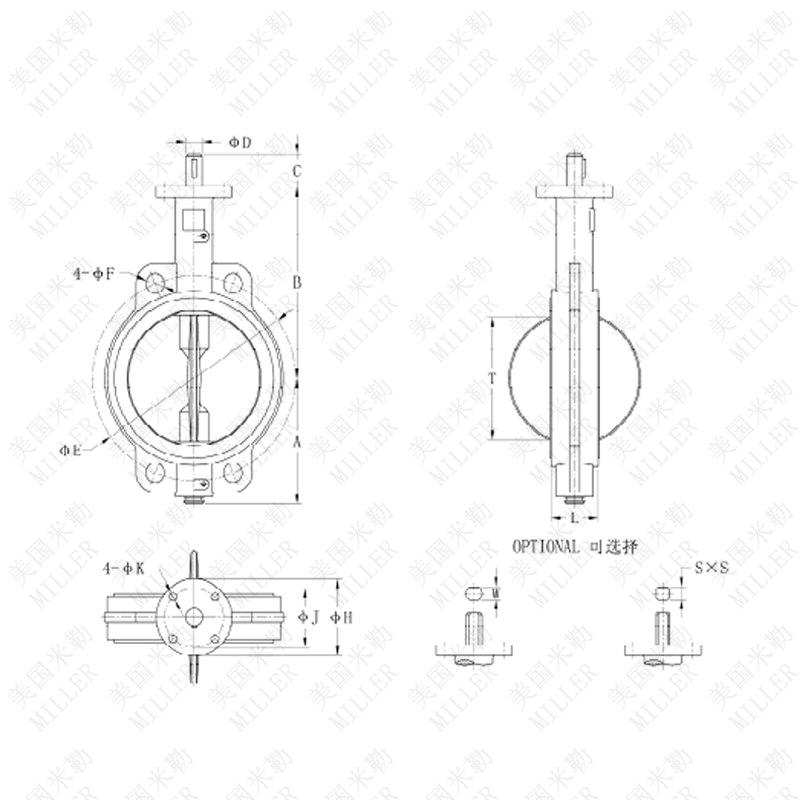

进口对夹软密封蝶阀连接尺寸
规格Sze | A | B | C | D | E | F | H | J | K | L | T | s | w | |||||||
mm | inh | ANSI | PN10 | PN16 | 10K | ANSI | PN10 | PN16 | 10K | |||||||||||
25 | 1 | 61 | 110 | 32 | 12.7 | 79.4 | 85 | 85 | go | 16 | 14 | 14 | 19 | 65 | 50 | 7 | 30 | 16 | 9 | 10 |
32 | 1¼ | 61 | 110 | 32 | 12.7 | 88.9 | 100 | 10 | 100 | 16 | 18 | 18 | 19 | 65 | 50 | 7 | 30 | 15 | 9 | 10 |
40 | 1½ | 79 | 145 | 32 | 12.7 | 98.4 | 110 | 110 | 105 | 16 | 18 | 18 | 19 | 65 | 5D0 | 7 | 33 | 27 | 9 | 10 |
50 | 2 | 85 | 162 | 32 | 12.7 | 120.7 | 125 | 125 | 120 | 19 | 18 | 18 | 19 | 65 | 50 | 7 | 2 | 32 | 9 | 10 |
65 | 2½ | 98 | 174 | 32 | 12.7 | 139.7 | 145 | 145 | 140 | 19 | 18 | 18 | 19 | 65 | 50 | 7 | 45 | 47 | 9 | 10 |
80 | 3 | 104 | 181 | 32 | 12.7 | 152.4 | 160 | 160 | 150 | 19 | 18 | 18 | 19 | 65 | 50 | 7 | 45 | 65 | 9 | 10 |
100 | 4 | 123 | 20o | 32 | 15.9 | 190.5 | 180 | 180 | 175 | 19 | 18 | 18 | 19 | 90 | 70 | 9.5 | 52 | 90 | 11 | 12 |
125 | 5 | 136 | 213 | 32 | 19.1 | 215.9 | 210 | 210 | 210 | 22 | 18 | 18 | 23 | 90 | 70 | 9.5 | 54 | 11 | 14 | 14 |
美国Miller阀门是一家国际性的专业阀门公司,隶属于美国米勒阀门公司（USA Miller VALVE GATE INC)旗下企业总部位于美国特拉华州，致力于生产、设计研发高品质通用阀门和控制阀门。MILLER阀门现采用世界先进的加工设备、生产工艺，检测仪器，经过严格的质量检验，所生产的产品达到领先水平。
美国米勒进口蝶阀广泛应用于自动化生产、工业控制、液压和气动控制系统等领域。美国米勒拥有多年的研发和制造经验，提供各种不同型号、规格和材料的进口蝶阀产品，涵盖了广泛的应用场景和行业。
