进口三通球阀
产品信息
- 产品名称：进口三通球阀
- 产品型号：B50T
- 产品压力：1.6MPA~42MPA
- 产品材质：WCB A105 304 316
- 产品口径：DN15~DN400
- 产品温度：-40~425℃
- 联系电话：15112496788(微信同号)
- 联系邮箱：916223289@qq.com
- 客服Q Q: 916223289
- 在线留言

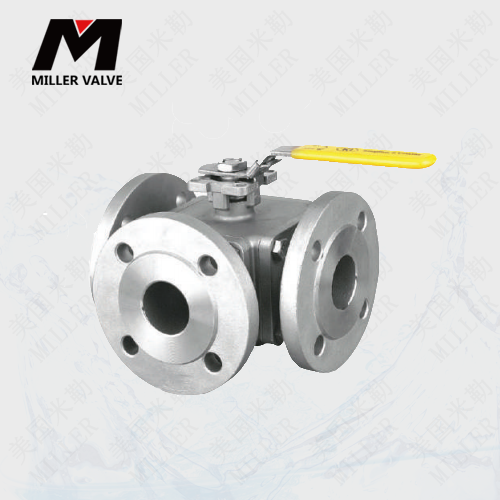

美国米勒B50T三通球阀是一款在切换管道介质的流向阀门，T型能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。L三通球阀型只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。
进口三通球阀是一种球阀的类型，与普通的二通球阀不同，进口三通球阀具有三个通道，可以实现多个介质的控制和调节。通常情况下，进口三通球阀有两个入口和一个出口，或者一个入口和两个出口，通过旋转球体来实现介质的流向控制。
进口三通球阀的主要特点如下：
多功能性：进口三通球阀可以实现多个介质的控制和调节，具有较高的多功能性。
节省空间：由于进口三通球阀可以实现多个介质的控制，因此可以节省管道安装的空间和成本。
流量控制：进口三通球阀可以通过旋转球体来控制介质的流向和流量，具有较好的流量控制能力。
耐用性强：进口三通球阀采用高品质的材料制造，具有较强的耐用性和可靠性。
操作简单：进口三通球阀操作简单方便，可以通过手动操作或者自动控制来实现介质的控制和调节。
进口三通球阀广泛应用于石油、化工、制药、食品、水处理、造纸、冶金等领域，用于控制和调节多个介质的流量和压力，具有较高的可靠性和安全性。
进口三通球阀参数
| 阀座材质：PTFE、PPL、金属密封 | 阀体材质：WCB / CF8 / CF8M / CF3M |
| 填料材质：PTFE、PPL、柔性石墨 | 球体材质：SS304、SS316、SS316L+STL |
| 适用介质：水、油、气、蒸汽、酸碱物 | 设计标准：GB/T12237、ASME B16.34 |
| 泄漏等级：ANSI VI | 结构长度：GB/T12221、ASME B16.10 |
| 可选项：防静电/防火设计、禁油/禁铜处理 | 检测标准：GB/T13927、API598 |

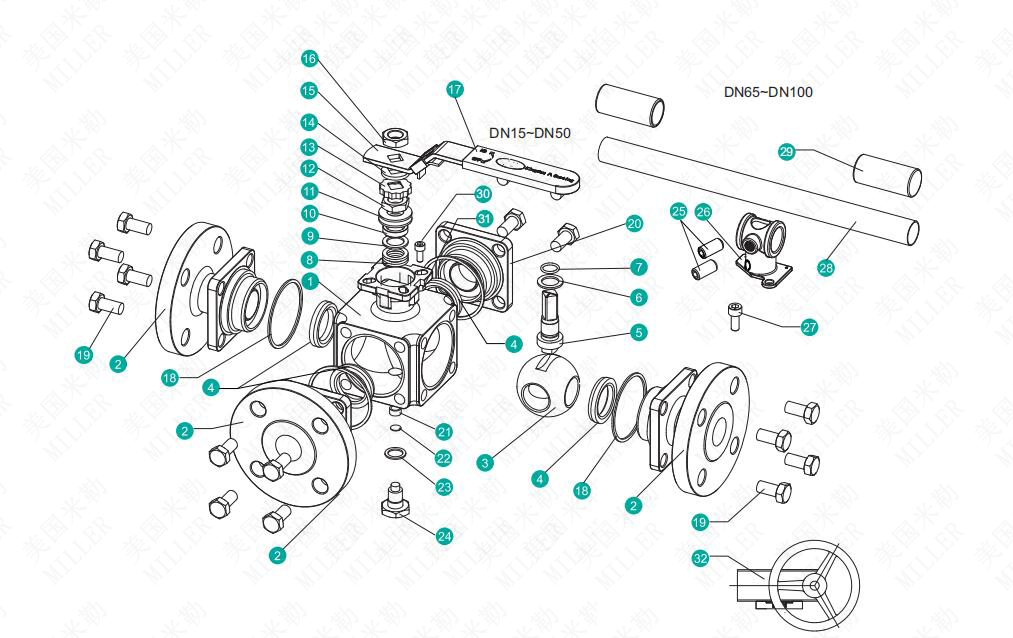

进口三通球阀零部件
No. | PARTNAME | MATERIALS | ||
1 | Body | 1.4408 | 1.4308 | 1.0619 |
2 | End Cap (1) | 1.4408 | 1.4308 | 1.0619 |
3 | Ball | 1.4408 | 1.4308 | |
4 | Ball Seat | TFM1600/PTFE | ||
5l | Stem (Anti-Static Device) | 316 | 304 | |
Thrust Washer | PTFE | |||
7 | o-Ring | FKM | ||
8 | Stem Packing | PTFE/ GRAPHITE | ||
9 | Bushing | 50%sS+50%PTFE/ 304* | ||
10 | Gland | 316 | ||
11 | Belleville Washer | 301 | ||
12 | Stem Nut | A194-8 | ||
13 | Stop-lock-Cap | 304 | ||
14 | Handle Gland (DN15~DN10o) | 304 | ||
15 | Handle+Lock Device (DN15-DN50) | 304 | ||
16 | Handle Nut(DN15~DN50) | A194-8 | ||
17 | Handle Sleeve (DN15~ DN65) | VINYLPLASTIC | ||
18 | Body Gasket (1) | PTFE/GRAPHITE | ||
19 | Bolt | A2-70 | 8.8 | |
2o | End Cap (2) | 1.4408 1.4308 | 1.0619 | |
21 | Washer | 50%SS+50%PTFE | ||
22 | Bushing | 50%SS+50%PTFE | ||
23 | Body Gasket (2) | PTFE/ GRAPHITE | ||
24 | Bottom Cap | 1.4408 | 1.4308 | 1.0619 |
25 | Set Screwed(DN65~ DN10o) | A2-70 | ||
26 | Handle Adapter(DN65~DN10o) | CF8 | ||
27 | Bolt(DN65~DN10o) | A2-70 | ||
28 | Handle(DN65~DN100) | A53+ZnPlated | ||
29 | Handle Sleeve (DN65~ DN10o) | VINYL PLASTIC | ||
3o | Stop Bolt(DN15~ DN100) | A2-70 | ||
31 | Stop Nut(DN15~DN100) | A2-70 | ||
32 | worm Gear(DN125~ DN200) | Package | ||
进口三通球阀应用
进口三通球阀是一种多功能性强的球阀产品，广泛应用于各种领域。以下是三通球阀的一些应用场景：
化工领域：在化工生产中，进口三通球阀可以用于控制不同介质的流量和压力，例如控制气体、液体、蒸汽等介质的流向。
石油天然气领域：在石油和天然气输送管道中，进口三通球阀可以用于控制不同管道之间的流量和压力，实现油气的分配和调节。
污水处理领域：在污水处理中，进口三通球阀可以用于控制不同流量的污水的混合和分流，实现污水的处理和排放。
食品饮料领域：在食品和饮料生产过程中，进口三通球阀可以用于控制不同流量和压力的液体的混合和分流，实现生产过程的调节。
造纸领域：在造纸生产中，进口三通球阀可以用于控制不同流量和压力的液体的混合和分流，实现生产过程的调节。
总之，进口三通球阀具有较高的多功能性和可靠性，广泛应用于石油、化工、污水处理、食品、造纸等领域，用于控制和调节不同介质的流量和压力，实现工业过程的自动化和智能化控制。

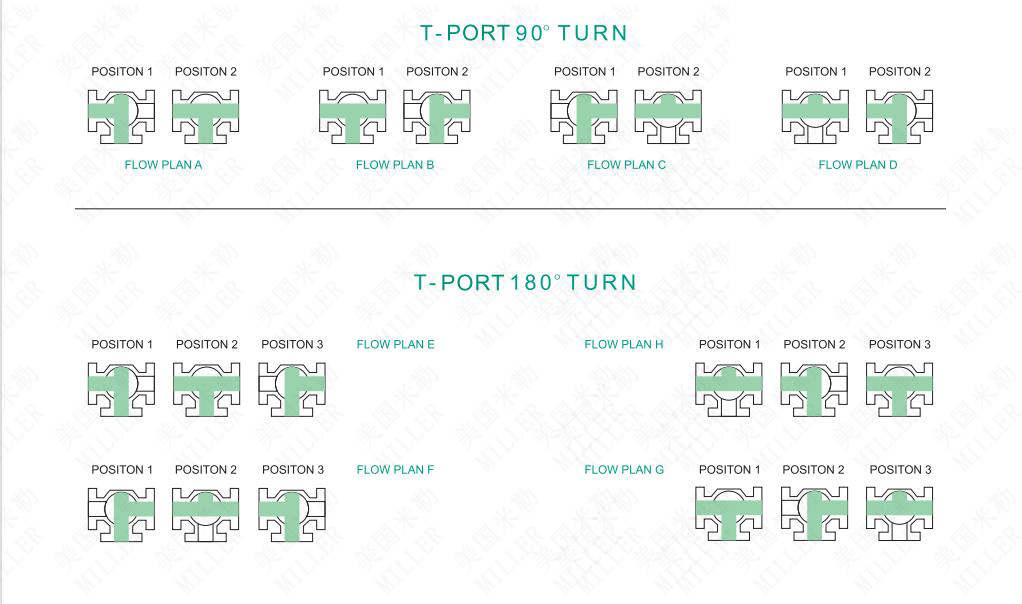

进口三通球阀流向示意图

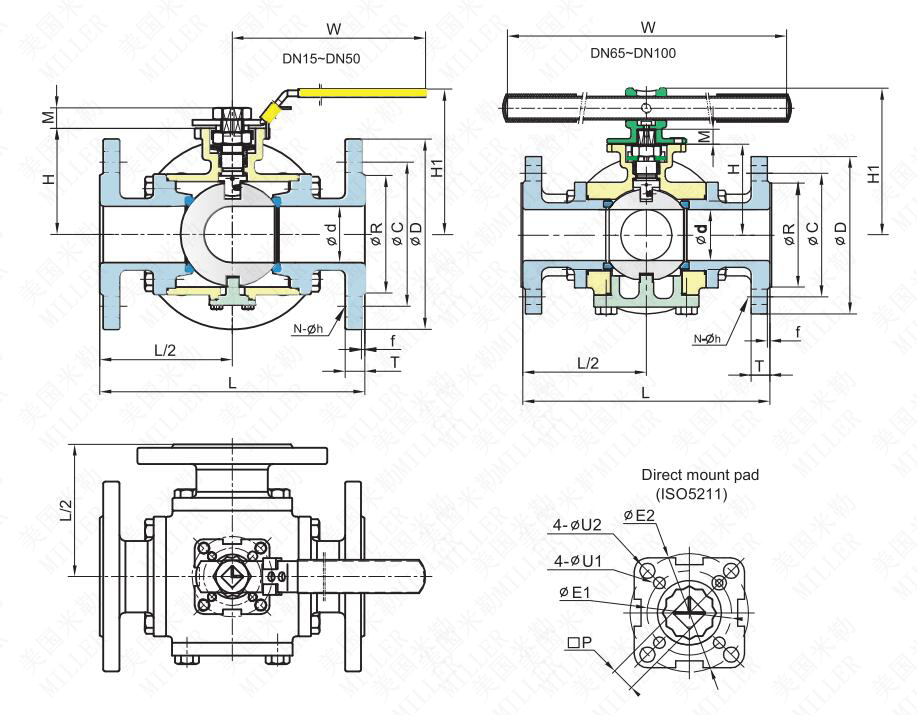

进口三通球阀连接尺寸
DN | PN | d | L | R | b | c | N | h | H | H1 | w | p | M | E1 | E2 | u1 | u2 | iso 5211 | ||
15 | 10 | 15 | 150 | 45 | 95 | 65 | 2 | 16 | 4 | 14 | 53 | 83 | 147 | 9 | 9 | 36 | 42 | 6 | 6 | F03-F04 |
20 | 20 | 165 | 58 | 105 | 75 | 2 | 18 | 4 | 14 | 57 | 87 | 147 | 9 | 9 | 36 | 50 | 6 | 7 | F03-F05 | |
25 | 25 | 181 | 68 | 115 | 85 | 2 | 18 | 4 | 14 | 68 | 99 | 177 | 11 | 11 | 42 | 50 | 6 | 7 | F04-F05 | |
32 | 32 | 190 | 78 | 140 | 100 | 2 | 18 | 18 | 72 | 103 | 177 | 11 | 11 | 42 | 50 | 6 | 7 | F04-F07 | ||
40 | 38 | 212 | 88 | 150 | 110 | 3 | 18 | 18 | 85 | 119 | 197 | 14 | 14 | 50 | 70 | 9 | 9 | F05-F07 | ||
50 | 49 | 230 | 102 | 165 | 125 | 3 | 20 | 4 | 18 | 92 | 126 | 197 | 14 | 14 | 50 | 70 | 9 | 9 | F05-FO7 | |
65 | 1016 | 63 | 290 | 122 | 185 | 145 | 3 | 18 | 8 | 18 | 107 | 172 | 400 | 17 | 17 | 70 | 102 | 9 | 11 | Fo7-F1o |
25/40 | 22 | |||||||||||||||||||
80 | 1016 | 75 | 320 | 135 | 200 | 160 | 3 | 20 | 8 | 18 | 119 | 185 | 400 | 17 | 17 | 70 | 102 | 9 | 11 | Fo7-F10 |
25/40 | 340 | 24 | ||||||||||||||||||
100 | 10/16 | 99 | 36o | 155 | 220 | 180 | 3 | 20 | 18 | 150 | 221 | 400 | 22 | 22 | - | 102 | - | 11 | F10 | |
25 40 | 386 | 162 | 235 | 190 | 24 | 22 |
