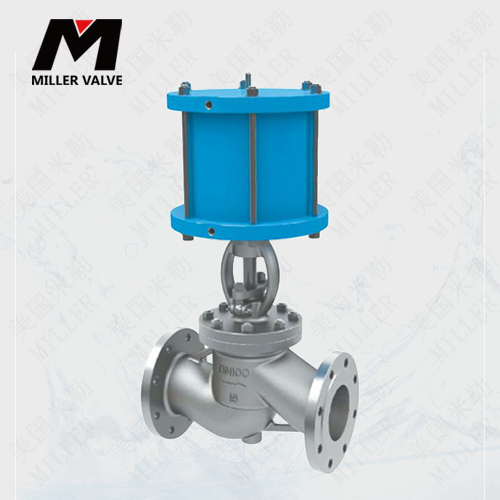

进口气动截止阀
产品信息
- 产品名称：进口气动法兰截止阀
- 产品型号：G31
- 产品压力：1.0MPA~42MPA
- 产品材质：WCB A105 304 316
- 产品口径：DN15~DN1200
- 产品温度：-40~550℃
- 联系电话：15112496788(微信同号)
- 联系邮箱：916223289@qq.com
- 客服Q Q: 916223289
- 在线留言
美国米勒气动法兰截止阀是由直行程气动执行器和法兰截止阀组成，进口气动截止阀以0.3MPa~0.5MPa(表压)净化压缩空气作工作压力，推动活塞，带动阀芯作垂直于流体的位移，实现启闭及调节阀门的目的。气动法兰截止阀的启闭件是塞形的阀瓣，密封上面呈平面或锥面，阀瓣沿阀座的中心线作直线运动，这种类型的截止阀非常适合作为切断或节流用。该阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，阀座通口的变化与阀瓣的行程成正比例关系，亦非常适合于对流量的调节。
进口气动法兰截止阀参数
公称通径 | DN15-DN1200( 1/2"-48") |
公称压力 | 1.0Mpa-42Mpa(150LB-2500LB) |
适用温度 | -40~+550℃ |
连接方式 | 法兰式 |
阀体结构 | 截止 |
阀体材质 | WCB、304、316 |
阀板材质 | WCB、304、316 |
适用介质 | 水、油、蒸汽、酸碱物 |
执行器型号 | 单双作用气动执行器 |
供气压力 | 400～700KPa |
气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
环境温度 | -30～+70℃ |
作用形式 | 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) |
可配附件 | 电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |

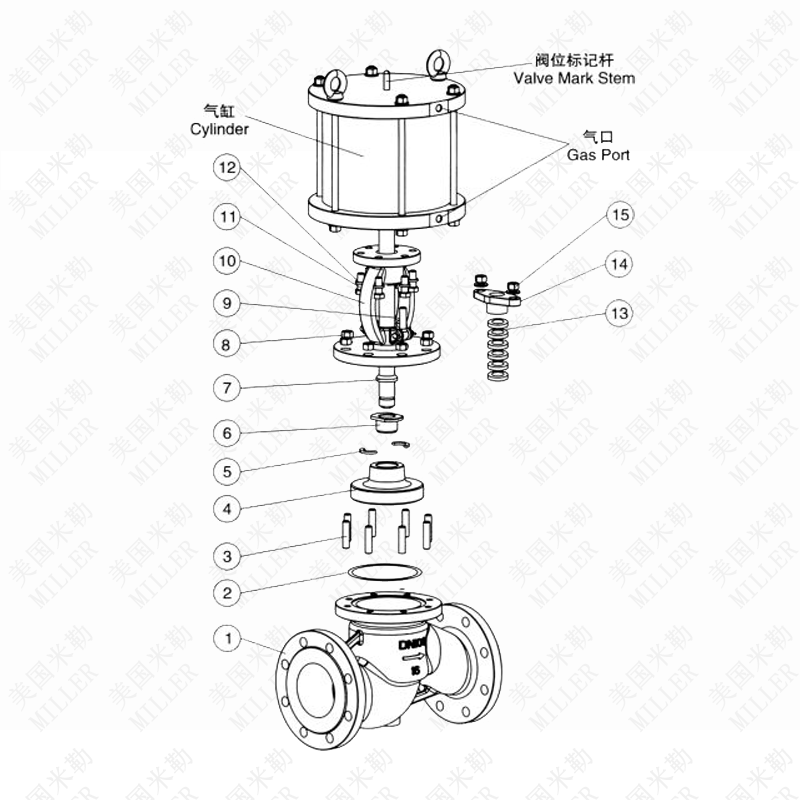

进口气动法兰截止阀结构图
进口气动法兰截止阀优点
进口气动法兰截止阀是一种通过气动执行机构控制阀门启闭的阀门产品。它由气动执行机构、阀门本体、法兰连接三部分组成，广泛应用于工业管道中对流体介质的控制和调节。
进口气动法兰截止阀的工作原理是：通过控制气源的压力和流量，使气动执行机构内的气缸推动阀杆，实现阀门的启闭控制。当气源压力下降时，弹簧会自动将阀门关闭，从而实现对流体介质的控制和调节。
进口气动法兰截止阀的优点主要有以下几个方面：
控制精度高：由于采用气动执行机构进行控制，因此对流体介质的控制精度高，操作灵活方便，反应速度快。
适用范围广：进口气动法兰截止阀适用于各种工业管道中的介质控制，如水、油、气体、蒸汽等。
结构简单：进口气动法兰截止阀的结构相对简单，维护保养方便，寿命长。
使用寿命长：进口气动法兰截止阀的材质一般选用高品质的合金钢或不锈钢，具有耐腐蚀、耐磨损的特性，使用寿命较长。
进口气动法兰截止阀广泛应用于石油、化工、制药、冶金、电力等领域的管道系统中，能够满足高温、高压、腐蚀等严酷工况下的流体介质控制要求。
序号 | 零件名称 | 材质 | ||
1 | 阀体 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
2 | 垫片 | 柔性石墨+不锈钢 | 柔性石墨+不锈钢 | 柔性石墨+不锈钢 |
3 | 螺栓 | 35 | 304 | 304 |
4 | 阀瓣 | WCB+堆焊304 zG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | ZG1Cr18Ni12Mo2Ti |
5 | 对开环 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
6 | 阀瓣盖 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
7 | 阀杆 | 2Cr13 | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
8 | 螺帽 | 35 | 304 | 304 |
9 | 吊环螺栓 | 35 | 304 | 304 |
10 | 阀盖 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
11 | 螺栓 | 35 | 304 | 304 |
12 | 垫片 | 35 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
13 | 填料 | 柔性石墨 | PTFE | PTFE |
14 | 填料压板 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
15 | 螺帽 | 35 | 304 | 304 |

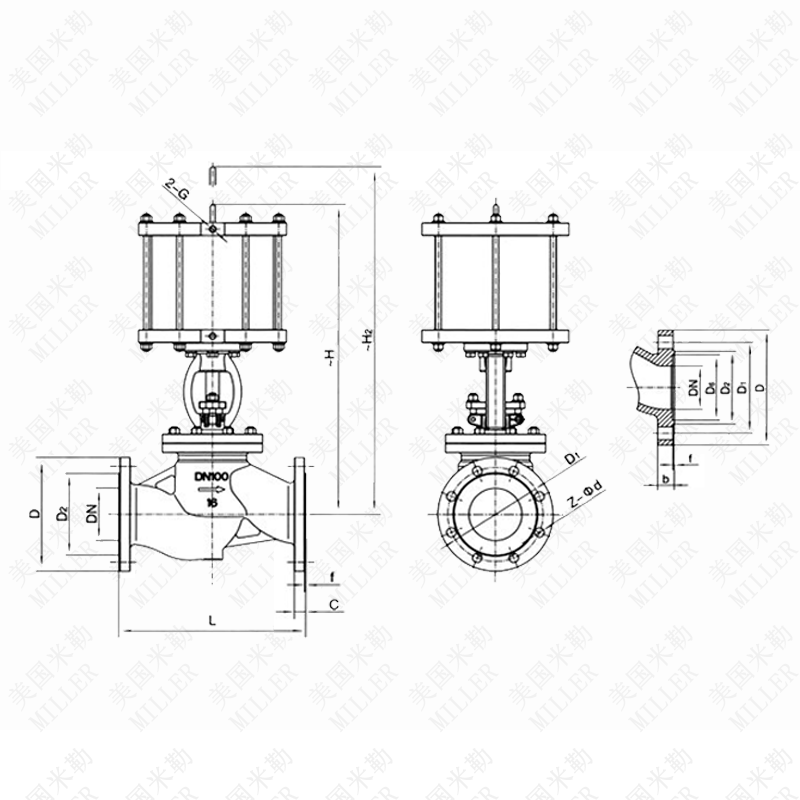

进口气动法兰闸阀连接尺寸
公称通径 | 外形尺寸 | 连接法兰尺寸 | |||||||
L | H | D | D1 | D2 | c | f | N | d | |
15 | 130 | 291 | 95 | 65 | 46 | 14 | 2 | 4 | 14 |
20 | 150 | 300 | 105 | 75 | 56 | 16 | 2 | 4 | 14 |
25 | 160 | 353 | 115 | 85 | 65 | 16 | 2 | 4 | 14 |
32 | 180 | 390 | 140 | 100 | 76 | 18 | 2 | 4 | 18 |
40 | 200 | 518 | 150 | 110 | 84 | 18 | 3 | 4 | 18 |
50 | 230 | 555 | 165 | 125 | 99 | 20 | 3 | 4 | 18 |
65 | 290 | 630 | 185 | 145 | 118 | 20 | 3 | 4 | 18 |
80 | 310 | 683 | 200 | 160 | 132 | 20 | 3 | 8 | 18 |
100 | 350 | 745 | 220 | 180 | 156 | 22 | 3 | 8 | 18 |
125 | 400 | 855 | 250 | 210 | 184 | 22 | 3 | 8 | 18 |
150 | 480 | 870 | 285 | 240 | 211 | 24 | 3 | 8 | 22 |
200 | 600 | 954 | 340 | 295 | 266 | 24 | 3 | 12 | 22 |
250 | 730 | 1065 | 405 | 355 | 319 | 26 | 3 | 12 | 26 |
300 | 850 | 1185 | 460 | 410 | 370 | 28 | 4 | 12 | 26 |
美国Miller阀门是一家国际性的专业阀门公司,隶属于美国米勒阀门公司（USA Miller VALVE GATE INC)旗下企业总部位于美国特拉华州，致力于生产、设计研发高品质通用阀门和控制阀门。MILLER阀门现采用世界先进的加工设备、生产工艺，检测仪器，经过严格的质量检验，所生产的产品达到领先水平。
美国米勒进口截止阀广泛应用于工业、水处理、电力、石油化工等领域。美国米勒拥有多年的研发和制造经验，提供各种不同型号、规格和材料的截止阀产品，涵盖了广泛的应用场景和行业。
