进口气动球阀
产品信息

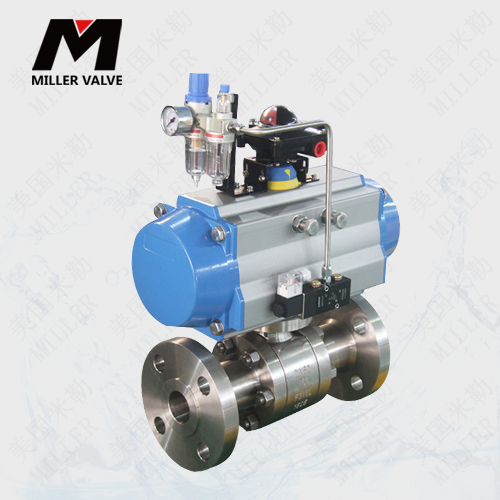

- 产品名称：进口气动高压球阀
- 产品型号：KB50G
- 产品压力：1.6MPA~42MPA
- 产品材质：WCB A105 304 316
- 产品口径：DN15~DN200
- 产品温度：-40~550℃
- 联系电话：15112496788(微信同号)
- 联系邮箱：916223289@qq.com
- 客服Q Q: 916223289
- 在线留言
美国米勒KB50G系列高压气动球阀也叫气动高压锻钢球阀。是一种阀体采用锻造工艺加工而成，提高了材料的强度，避免铸件的气孔，沙眼等缺陷。密封圈采用尼龙材料，比聚四氟乙烯承受压力更高，使用寿命长，密封性好。高压气动球阀即使在高压工作压力下，也能够保持阀门结构的抗压均匀性。广泛应用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。
进口气动高压球阀是一种利用气体作为驱动力来控制流量和压力的高压球阀。它通常由阀体、阀杆、圆球、密封件、气动缸等部件组成。进口气动高压球阀的工作原理是：当气动缸接收到气压信号后，气动缸上的活塞杆带动阀杆移动，使圆球移动，控制流量和压力。其优点是：操作简单，可靠性高，维护方便，适用于高压液压系统。
进口气动高压球阀参数
公称通径 DN(mm) | DN15~DN200 |
允许压差(MPa) | ≤公称压力 |
阀体形式 | 一片式 |
公称压力 | PN1.6、~42MPa；ANSI 150~2500LB |
连接形式 | 法兰式 焊接式 |
密封填料 | PTFE、PPL 柔性石墨填料等 |
阀芯形式 | O型球体阀芯 |
流量特性 | 近似快开特性 |
动作范围 | 0～90° |
泄露量Q | 按API598，小于额定KV0.01% |
基本误差 | ±1% |
回差 | ±1% |
死区 | ≤1%(可调) |
可调范围 | 250：1 |
配置执行机构 | 可配MSD MSR等系列气动执行机构 |
控制方式 | 开关型(开关两位控制)、调节型(4～20mA控制) |
供气压力 | 0.4～0.7MPa |
气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
作用形式 | 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)” |
可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
进口气动高压球阀是利用气体作为驱动力来控制流量和压力的高压球阀。
其应用领域如下:
工业过程控制：常用于工业过程控制，如石油、化工、电力、冶金等行业。
工业气体调节：进口气动高压球阀可用于工业气体调节，如氧气、氮气、空气等。
高压气体储存与输送：用于高压气体储存与输送，保证气体的安全性。
气动工具和机械：进口气动高压球阀在气动工具和机械中的应用,如液压马达、气动缸等气动元件中。
其他领域：如工业气体调节、高压气体储存与输送等领域中也有应用。
进口气动高压球阀的优势包括：
耐高压：进口气动高压球阀可以承受较高的压力，适用于高压气体或液体的流体控制。
耐腐蚀：球阀的材质通常选用不锈钢或其他耐腐蚀材料，能够在腐蚀性介质中长期稳定运行。
快速响应：进口气动高压球阀的操作方式为气动控制，可以实现快速开启或关闭。
精度高：球阀可以精准地调节流量，调节范围广，流量特性好。
结构简单：球阀的结构相对简单，维护和清洁都比较方便。
适应性强：进口气动高压球阀适用于多种介质和工况，具有很强的适应性。
综上所述，进口气动高压球阀具有耐高压、耐腐蚀、快速响应、精度高、结构简单、适应性强等优势，在高压流体控制领域得到广泛应用。

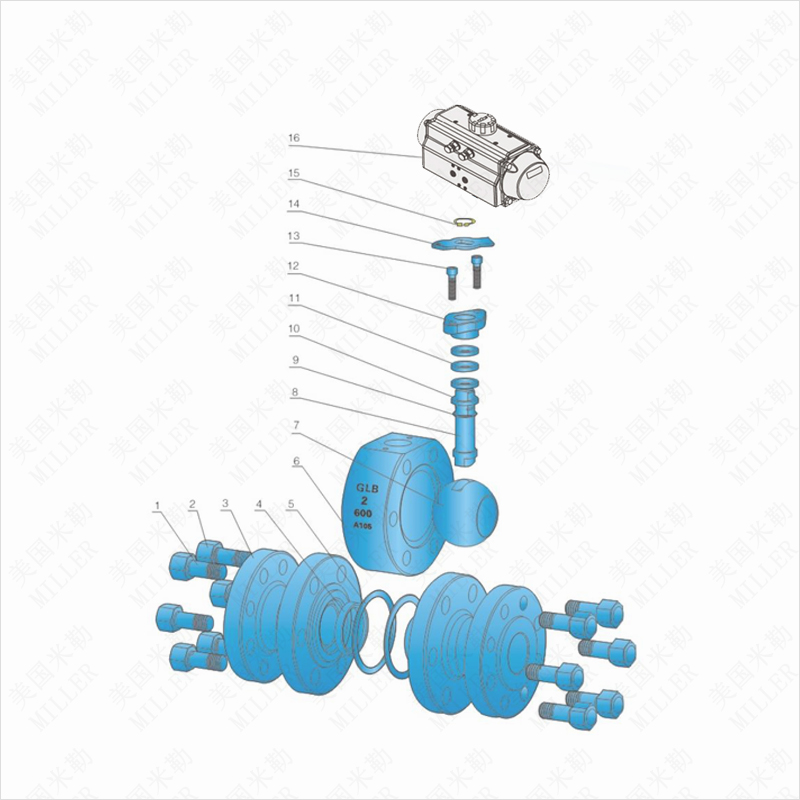

进口气动高压球阀零部件
序号 No. | 零件名称 Accessoryname | 材质 Material | 序号 No. | 零件名称 Accessory name | 材质 Material |
ASTM | ASTM | ||||
1 | 垫片Gasket | 柔性石墨+不锈钢 Flexible graphite+stainless steel | 9 | 垫片Gasket | PTFE |
2 | 阀座Seat | PTFE | 10 | 填料垫Packing seat | A276-410 |
3 | 右体Bonnet | A105 | 11 | 填料 Packing | 柔性石墨Flexible graphite |
4 | 螺母Nut | A194-2H | 12 | 填料压盖Gland | A216-WCB |
5 | 螺柱Stud | A193-B7 | 13 | 螺栓Bolt | A193-B7 |
6 | 阀体Body | A105 | 14 | 定位片Locating piece | Carbon steel |
7 | 球体Ball* | A105+ENP | 15 | 挡圈Ring | AIS11566 |
8 | 阀杆Stem** | A182-F6a | 16 | 气动Pneumatic | MSD、 MSR |
