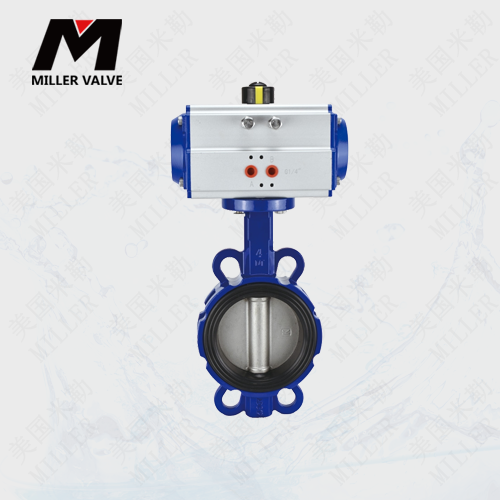

进口气动蝶阀
产品信息
- 产品名称：进口气动对夹蝶阀
- 产品型号：F70
- 产品压力：1.0MPA~1.6MPA
- 产品材质：WCB QT450 304 316
- 产品口径：DN50~DN2000
- 产品温度：-29~180℃
- 联系电话：15112496788(微信同号)
- 联系邮箱：916223289@qq.com
- 客服Q Q: 916223289
- 在线留言
美国米勒进口气动对夹蝶阀是以气源为动力由气动执行器和软密封中线蝶阀组成。是用随阀杆转动的圆形蝶板做启闭性，以实现启用动作的气动阀门主要做截断阀使用，亦可设计成具有调节或段阀兼调节的功能，目前蝶阀在低压大中口径管道上的使用越来越多，其主要优点是结构简单，体积小重量轻，造价低，该特点很显著，安装在高空暗道，经过二位三通（或者二位五通）电磁阀控制操作方便，也可以调节流量介质。
进口气动对夹蝶阀是一种使用气动执行器驱动的蝶阀，通常用于控制气体或蒸汽的流量。气动对夹蝶阀的工作原理是：当气动执行器接收到电气信号时，控制阀门打开或关闭。
进口气动对夹蝶阀参数
阀体形式 | 直通铸造蝶阀 |
公称通径 | DN50～1000mm |
公称压力 | PN1.0、1.6 MPa |
法兰标准 | JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
连接形式 | 法兰式、对夹式 |
阀盖形式 | 一体式 |
压盖型式 | 压盖压紧式 |
密封填料 | V型聚四氟乙烯填料、柔性石墨填料 |
阀板形式 | 垂直板式(蝶形) |
流量特性 | 线性 |
执行器型号 | MSD/MSR系列单双作用气动执行器 |
供气压力 | 400～700KPa |
气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
环境温度 | -30～+70℃ |
作用形式 | 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) |
可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |

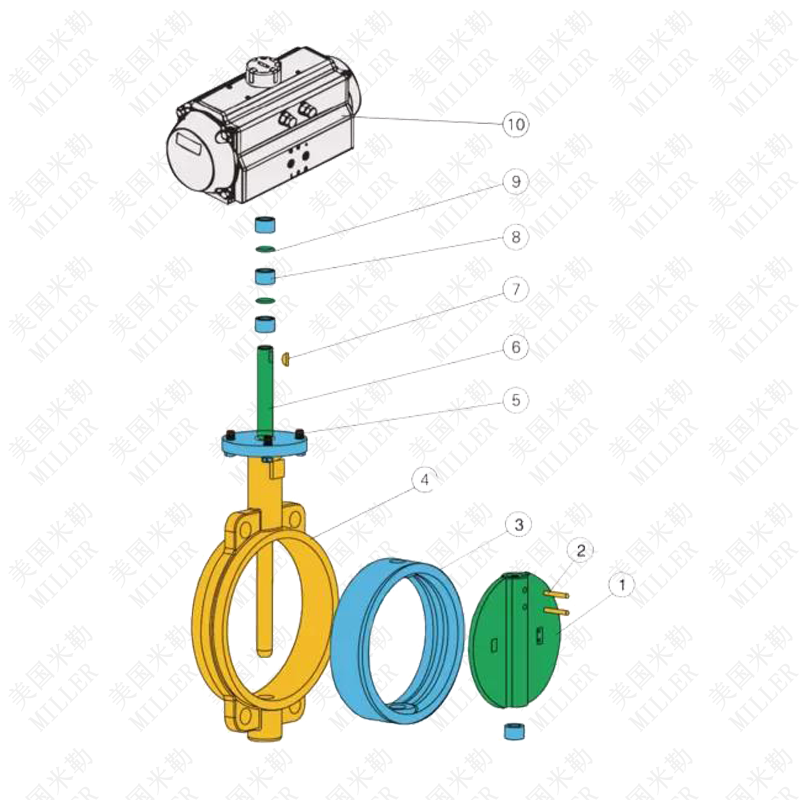

进口气动对夹蝶阀零部件
NO. | Part Names | Material | ||
QT450 | WCB | 304 | ||
1 | Disc | Spheroidal graphite cast | SteeVStainless | Stainless steel |
2 | Cylindrical pin | 45 steel | 45 steel | stainless steel |
3 | Seat tightness | RUBER/PTFE | ||
4 | Body | Gray cast iron | steel | stainless steel |
5 | Bolt | 35 steel | steel | stainless steel |
6 | Stem | 45 steel | stainless steel | stainless steel |
7 | Key | 45 steel | 45 steel | stainless steel |
8 | Bushing | Copper based powder metallurgy | ||
9 | o ring | Rubber, fluoro rubber, PTFE | ||
10 | Pneumatic actuator | MSD/MSR series | ||
进口气动对夹蝶阀结构特点
进口气动对夹蝶阀是一种常见的流体控制阀门，它采用对夹式结构，能够快速拆卸安装，便于维护和更换密封件。其主要结构特点包括：
阀体采用铸造或锻造工艺制成，具有良好的强度和刚性。
采用双偏心或三偏心设计的蝶板，具有良好的密封性能和较低的开关力矩。
密封面采用特殊材料制成，如PTFE、EPDM等，适用于不同的介质和工况。
蝶板和阀座之间采用弹性密封结构，能够自适应变形和温度膨胀，保证了良好的密封性能。
采用对夹式结构，便于拆卸和更换密封件，降低了维护成本。
支持多种控制方式，包括手动、电动、气动等多种驱动方式。
进口气动对夹蝶阀适用于各种介质和工况，包括蒸汽、水、油品、化工介质等。广泛应用于石油、化工、电力、冶金、建筑等行业的流体控制系统中，具有结构简单、维护方便、密封可靠等优点。
DN(mm) | L | L1 | L2 | D | D1 | n-∅d |
50 | 42 | 178 | 121 | 52.9 | 120 | 4-18 |
65 | 44.7 | 178 | 121 | 64.5 | 136.2 | 4-18 |
80 | 45.2 | 210 | 131 | 78.8 | 160 | 8-18 |
100 | 52.1 | 210 | 131 | 100.4 | 185 | 8-18 |
125 | 54.4 | 210 | 131 | 123.3 | 215 | 8-18 |
150 | 55.8 | 309 | 160 | 155.6 | 238 | 8-22 |
200 | 60.6 | 309 | 160 | 202.5 | 295 | 8-22 |
250 | 65.6 | 309 | 160 | 250.5 | 357 | 12-22 |
300 | 76.5 | 309 | 177 | 301.6 | 407 | 12-22 |
350 | 76.5 | 309 | 177 | 333.3 | 467 | 16-22 |
400 | 86.5 | 309 | 177 | 389.6 | 515 | 16-26 |
450 | 105.6 | 309 | 177 | 440.51 | 565 | 20-26 |
500 | 131.8 | 309 | 177 | 491.5 | 620 | 20-26 |
600 | 152 | 309 | 177 | 592.5 | 725 | 20-30 |
700 | 163 | 309 | 177 | 695 | 840 | 24-30 |
800 | 188 | 309 | 177 | 794.7 | 950 | 24-33 |
美国Miller阀门是一家国际性的专业阀门公司,隶属于美国米勒阀门公司（USA Miller VALVE GATE INC)旗下企业总部位于美国特拉华州，致力于生产、设计研发高品质通用阀门和控制阀门。MILLER阀门现采用世界先进的加工设备、生产工艺，检测仪器，经过严格的质量检验，所生产的产品达到领先水平。
美国米勒进口气动蝶阀广泛应用于自动化生产、工业控制、液压和气动控制系统等领域。美国米勒拥有多年的研发和制造经验，提供各种不同型号、规格和材料的进口气动蝶阀产品，涵盖了广泛的应用场景和行业。
作者： 美国MILLER米勒阀门中国运营中心 时间：2022-08-23 16:49:05 阅读：105
