进口电动蝶阀
产品信息
- 产品名称：进口电动软密封蝶阀
- 产品型号：EF70X
- 产品压力：0.6MPA~1.6MPA
- 产品材质：QT450 WCB 304 316
- 产品口径：DN25~DN2000
- 产品温度：-50~180℃
- 联系电话：15112496788(微信同号)
- 联系邮箱：916223289@qq.com
- 客服Q Q: 916223289
- 在线留言

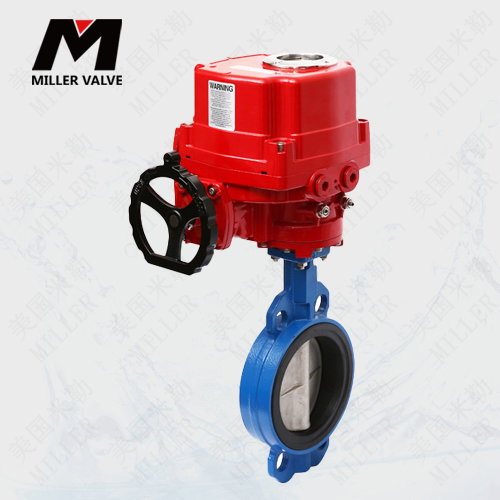

美国米勒进口电动软密封蝶阀是由电动执行器和软密封对夹蝶阀组成。软密封对夹蝶阀节省口径，轻巧方便，阀门主要由阀体、蝶板、阀座、阀杆及传动操作机构等零件组成。可广泛应用于给排水、暖通及消防系统等流体管线上作为调节或截流装置使用。
进口电动软密封蝶阀是一种常用的流体控制阀门，通常用于控制管道流体的流量、压力和温度。电动软密封蝶阀采用电动作动器，能够远程控制。
进口电动软密封蝶阀的工作原理如下：
通过电动作动器带动蝶板旋转。
蝶板旋转时，与管道内流体接触的表面积会发生变化，从而控制流体的流量。
当蝶板完全打开时，流体的流量最大；当蝶板完全关闭时，流体的流量最小。
电动软密封蝶阀采用软密封材料，在蝶板关闭时可以密封管道，阻止流体的泄漏。
进口电动软密封蝶阀的结构简单，易于制造和维护，广泛应用于给排水、暖通及消防系统等流体管线上。
进口电动软密封蝶阀参数
公称通径 | DN25~2000mm |
公称压力 | PN0.6MPa~1.6MPa |
适用温度 | -50-180度 |
连接方式 | 对夹 |
阀体结构 | 中线软密封 |
阀体材质 | QT450，铸钢，304，316，316L |
阀板材质 | QT450，304，316，316L，2205，1.4469 |
阀座衬里 | 丁腈橡胶NBR/三元乙丙EPDM/氟橡胶FPM |
适用介质 | 水、液体、气体、油类、酸碱腐蚀性介质 |
可调范围 | 250：1 |
配置执行机构 | 可配MOL、MHQ MS2等系列角行程电动执行机构 |
电源电压 | AC220V、110V、DC24V AC380V、414V |
控制方式 | 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) |
防爆等级 | ExdⅡ BT4,ExdⅡ CT6 |
防护等级 | IP65、IP67、可定制IP68 |
电源接口 | 2* PF 1/2”2* PF 3/4” |

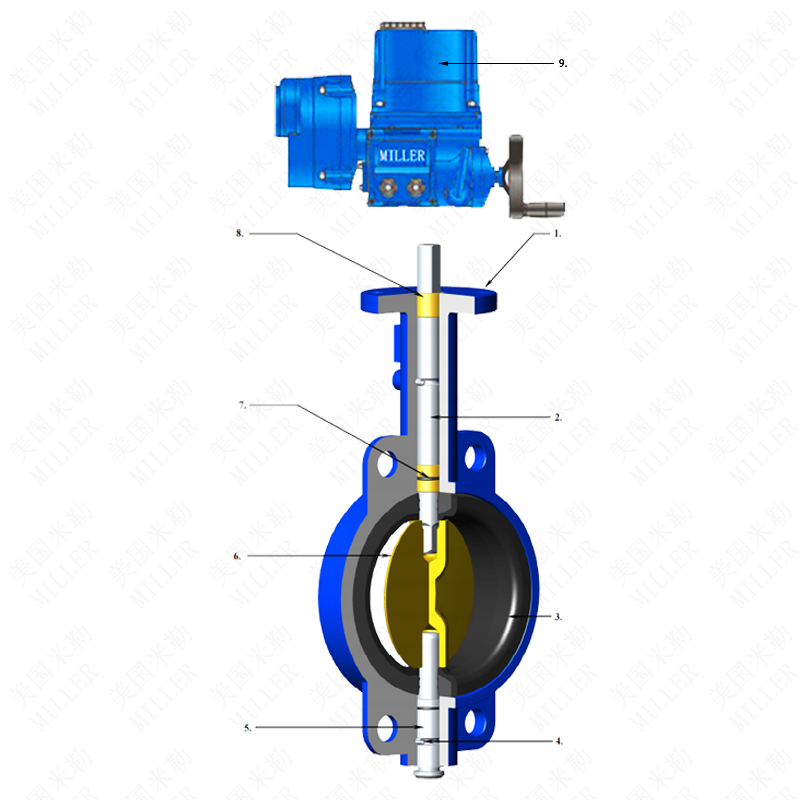

进口电动软密封蝶阀结构图
项目 Item | 零件名称 Part Name | 材质 Materials |
1
| 阀体 Body
| 铸铁 Cast Iron: ASTM A126CL. B , DIN1691 GG25, EN 1561 EN-GJL-200; GB12226 HT200; 球墨铸铁 Ductile Cast Iron: ASTM A536 65-45-12, DIN 1693 GGG40, EN1563 EN-GJS-400-15, GB12227 QT450-10; 不锈钢 Stainless Steel: ASTM A351 CF8, CF8M; CF3, CF3M; 碳钢 Carbon Steel: ASTM A216 WCB |
2
| 上阀轴 Upper Stem | 钢镀锌 Zinc Plated Steel; 不锈钢 Stainless Steel: ASTM A276 Type 316, Type 410, Type 420; ASTM A582 Type 416; |
3 | 阀座 Seat | 丁晴，乙丙，氯丁，氟橡胶，聚四氟乙烯NBR, EPDM, Neoprene, Viton; PTFE |
4 | 弹性销 Spring Pin | 碳钢 Carbon Steel; 不锈钢 Stainless Steel |
5 | 下阀轴 Lower Stem | 钢镀锌 Zinc Plated Steel; 不锈钢 Stainless Steel: ASTM A276 Type 316, Type 410, Type 420; ASTM A582 Type 416; |
6
| 阀板 Disc
| 球墨铸铁(表面镀镍或喷涂尼龙) Ductile Cast Iron(Nickel plated or Nylon coated): ASTM A536 65-45-12, DIN 1693 GGG40, EN1563 EN-GJS-400-15, GB12227 QT450-10; 不锈钢 Stainless Steel: ASTM A351 CF8, CF8M; CF3, CF3M; EN 1.4408, 1.4469; 1.4501; 铝青铜 AL-Bronze: ASTM B148 C95400; |
7 | O 型圈 O-Ring | 丁晴，乙丙，氯丁，氟橡胶 NBR, EPDM, Neoprene, Viton; Si |
8 | 衬套 Bushing | 聚四氟乙烯，尼龙，润滑青铜；PTFE, Nylon, Lubricated Bronze; |
9 | 执行器actuator | MOL/MHE/MS2 |

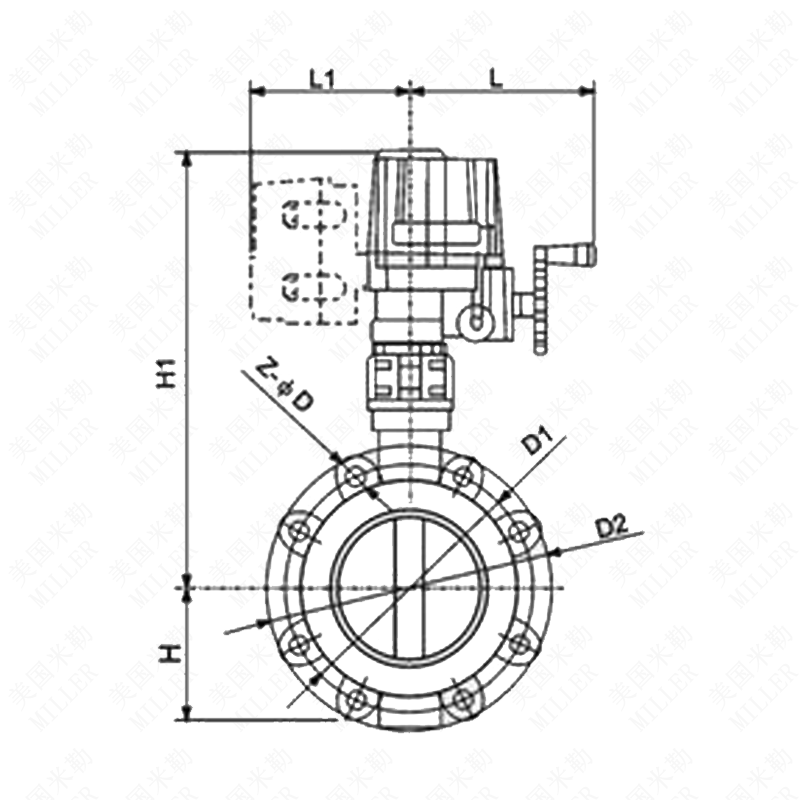

进口电动软密封蝶阀连接尺寸
通径 | Ｌ | L１ | H1 | H2 | D1 | D2 | D |
50 | 216 | 190 | 70 | 412 | 92 | 125 | 18 |
65 | 216 | 190 | 76 | 425 | 106 | 145 | 18 |
80 | 216 | 190 | 89 | 437 | 122 | 160 | 18 |
100 | 216 | 190 | 104 | 452 | 150 | 180 | 18 |
125 | 279 | 221 | 120 | 504 | 177 | 210 | 18 |
150 | 276 | 221 | 132 | 524 | 204 | 240 | 23 |
200 | 276 | 222 | 167 | 607 | 260 | 295 | 23 |
250 | 276 | 240 | 202 | 686 | 314 | 350/355 | 23/26 |
300 | 276 | 240 | 239 | 714 | 370 | 400/410 | 23/26 |
350 | 276 | 240 | 265 | 749 | 422 | 460/470 | 23/26 |
400 | 276 | 240 | 297 | 781 | 473 | 515/525 | 26/30 |
美国Miller阀门是一家国际性的专业阀门公司,隶属于美国米勒阀门公司（USA Miller VALVE GATE INC)旗下企业总部位于美国特拉华州，致力于生产、设计研发高品质通用阀门和控制阀门。MILLER阀门现采用世界先进的加工设备、生产工艺，检测仪器，经过严格的质量检验，所生产的产品达到领先水平。
美国米勒进口电动蝶阀广泛应用于自动化生产、工业控制、液压和气动控制系统等领域。美国米勒拥有多年的研发和制造经验，提供各种不同型号、规格和材料的进口电动蝶阀产品，涵盖了广泛的应用场景和行业。
