进口电动蝶阀
产品信息
- 产品名称：进口电动对夹蝶阀
- 产品型号：EF70D
- 产品压力：1.6MPA~15MPA
- 产品材质：WCB A105 304 316
- 产品口径：DN50~DN2000
- 产品温度：-196~550℃
- 联系电话：15112496788(微信同号)
- 联系邮箱：916223289@qq.com
- 客服Q Q: 916223289
- 在线留言

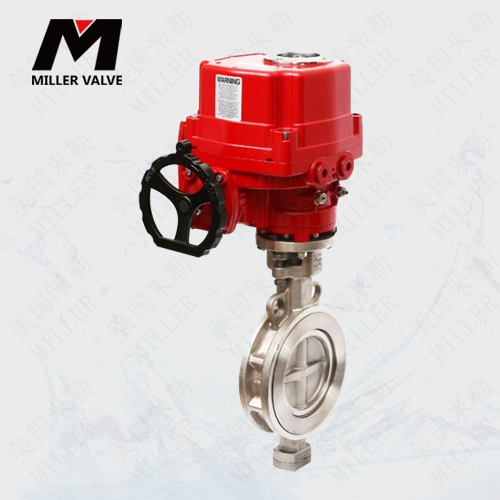

美国米勒进口电动蝶阀是由电动执行器和对夹式硬密封蝶阀组合而成的，主要连接方式是对夹，节省阀门的价格，连接有娥方便。进口电动蝶阀的阀门采用精密的U形弹性密封圈及三偏心多层次金属硬密封结构的，密封效果好，蝶板启闭过程中与阀座摩擦很小，延长了密封面使用寿命。
密封面材料采用金属硬密封结构，耐高温，耐磨损，可用于蒸汽等高温介质。电动执行器驱动开关动作，使用方便，有反馈信号输出给控制器，及时掌握蝶阀开关状态。调节型电动执行器可以接收控制系统模拟信号4-20mA，比例控制蝶板转动角度，进行调节控制。
进口电动对夹蝶阀的应用领域
进口电动对夹蝶阀通常用于控制水、气、油等流体的流量，常用于工业和建筑行业。下面列举一些电动对夹蝶阀的具体应用领域：
工业领域：进口电动对夹蝶阀常用于工业水处理、空气压缩、污水处理、石油化工、食品加工、纺织工业、造纸工业等。
建筑领域：常用于热水、冷水、蒸汽、空调系统等。
其他领域：还可以用于汽车制造、医疗行业、军工行业等。
总之，进口电动对夹蝶阀在不同行业中都有广泛的应用。
进口电动对夹蝶阀参数
公称通径 | DN50-2800mm |
公称压力 | PN1.0MPa~15MPa 150LB~900LB |
适用温度 | 三偏心硬密封：-190-550度 |
连接方式 | 对夹式 |
阀体结构 | 三偏心 |
阀体材质 | 铸钢，304，316，316L |
阀板材质 | 铸钢，304，316，316L |
阀座衬里 | PTFE、石墨等 |
适用介质 | 水、液体、气体、油类、酸碱腐蚀性介质 |
基本误差 | ±1% |
回差 | ±1% |
死区 | ≤1%(可调) |
可调范围 | 250：1 |
配置执行机构 | 可配MOL、MHQ MS2等系列角行程电动执行机构 |
电源电压 | AC220V、110V、DC24V AC380V、414V |
控制方式 | 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) |
防爆等级 | ExdⅡ BT4,ExdⅡ CT6 |
防护等级 | IP65、IP67、可定制IP68 |
电源接口 | 2* PF 1/2”2* PF 3/4” |
进口电动对夹蝶阀结构图
序号No. | 名称 | Name | 材质Material |
1 | 阀杆 | Stem | 17-4PHStainless Steel ASTMA564Gr630 |
3 | 填料 | Packing | PTFE |
4 | 前轴承 | Front bearing | 316SS Backed Ptfe，hastelloy C Backed Ptfe |
5 | 阀体 | Body | Carbon Steel A216 Gr WCB Or A105 |
8 | 阀板 | Disc | Carbon SteelA216 Gr WCB Or A105+Surfacing Ss |
9 | 盖板 | Cover plate | Optional:316ss,ALLOY20 |
11 | 限位件 | limit part | 17-4PH Stainless Steel ASTMA564Gr630 |
12 | 后阀盖 | Back cover | Carbon SteelA216 Gr WCB Or A105+Surfacing Ss |
13 | 执行器 | actuator | MOL/MHE/MS2 |

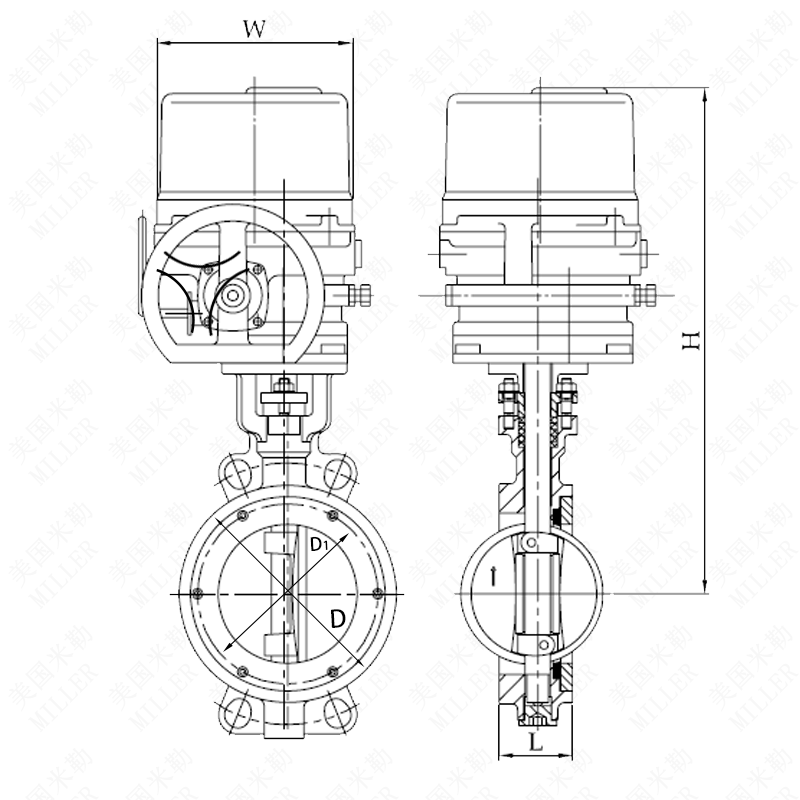

进口电动对夹蝶阀连接尺寸
公称通径DN(mm) | 尺寸(mm) | |||||
L | D | D1 | H | H0 | Z-Φd | |
50 | 43 | 165 | 125 | 82 | 260 | 4-18 |
65 | 46 | 185 | 145 | 95 | 280 | 8-18 |
80 | 49 | 200 | 160 | 108 | 355 | 8-18 |
100 | 56 | 220 | 190 | 125 | 390 | 8-23 |
125 | 64 | 250 | 220 | 138 | 490 | 8-25 |
150 | 70 | 285 | 250 | 198 | 630 | 8-25 |
200 | 71 | 340 | 310 | 236 | 690 | 12-25 |
250 | 76 | 405 | 370 | 276 | 830 | 12-30 |
300 | 83 | 460 | 430 | 308 | 930 | 16-30 |
350 | 92 | 520 | 490 | 340 | 1010 | 16-34 |
400 | 102 | 580 | 550 | 374 | 1070 | 16-34 |
450 | 114 | 640 | 600 | 384 | 1140 | 20-34 |
500 | 127 | 715 | 660 | 448 | 1200 | 20-41 |
600 | 154 | 840 | 770 | 490 | 1340 | 20-41 |
700 | 165 | 910 | 875 | 542 | 1600 | 24-48 |
800 | 190 | 1025 | 990 | 607 | 1780 | 24-48 |
900 | 203 | 1125 | 1090 | 665 | 1920 | 28-54 |
1000 | 216 | 1255 | 1210 | 731 | 1960 | 28-58 |
1200 | 254 | 1485 | 1420 | 842 | 2360 | 32-58 |
美国Miller阀门是一家国际性的专业阀门公司,隶属于美国米勒阀门公司（USA Miller VALVE GATE INC)旗下企业总部位于美国特拉华州，致力于生产、设计研发高品质通用阀门和控制阀门。MILLER阀门现采用世界先进的加工设备、生产工艺，检测仪器，经过严格的质量检验，所生产的产品达到领先水平。
美国米勒进口电动蝶阀广泛应用于自动化生产、工业控制、液压和气动控制系统等领域。美国米勒拥有多年的研发和制造经验，提供各种不同型号、规格和材料的进口电动蝶阀产品，涵盖了广泛的应用场景和行业。
作者： 美国MILLER米勒阀门中国运营中心 时间：2022-08-29 15:11:55 阅读：62
