进口波纹管截止阀
产品信息
- 产品名称：进口氯气专用波纹管截止阀
- 产品型号：GB31
- 产品压力：1.6MPA~6.4MPA
- 产品材质：WCB 304 316
- 产品口径：DN15~DN500
- 产品温度：-40~550℃
- 联系电话：15112496788(微信同号)
- 联系邮箱：916223289@qq.com
- 客服Q Q: 916223289
- 在线留言
美国米勒进口氯气专用波纹管截止阀其关键部件金属波纹管，下端与阀杆组件采用自动滚焊焊接,上端与连接板自动滚焊焊接,在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏。阀瓣采用锥形设计，密封面与介质成流线形，密封性能更好，使用寿命更长。双重的密封设计(波纹管+填料)若波纹管失效，阀杆填料也会避免泄漏，并符合国际密封标准。阀盖上自带有加脂接头,可直接对阀杆、螺母和轴套进行润滑，不像传统的只对螺纹加润滑油。人体工程学设计手轮，使用寿命更长，操作轻松便捷,更安全可靠。
进口氯气专用波纹管截止阀参数
公称通径：DN15-DN500(1/2"-20") | 阀体材质：LF2 LC2；不锈钢CF8/CF8M |
公称压力：1.0Mpa-4.0Mpa(150LB-300LB) | 阀座材质：不锈钢X20Cr13；不锈钢CF8；不锈钢CF8M |
适用温度：-40℃~550℃ | 阀芯材质：不锈钢X20Cr13；不锈钢F304/F316(+STL) |
适用介质：氯气，有毒等介质 | 阀杆材质：不锈钢X20Cr13；不锈钢F304；不锈钢F316 |
设计标准：EN 13709；DIN 3356 | 波纹管材质：不锈钢SS304；不锈钢SS316L |
结构长度：DIN 3202；EN558-1；ASME B16.10；GB/T 12221 | 填料材质：石墨环 |
连接法兰：EN1092-B1；ASME B16.5；GB/T 9113；HG/T 20592 | 试验标准：DIN 3230；EN12266；API 598；GB/T 13927 |

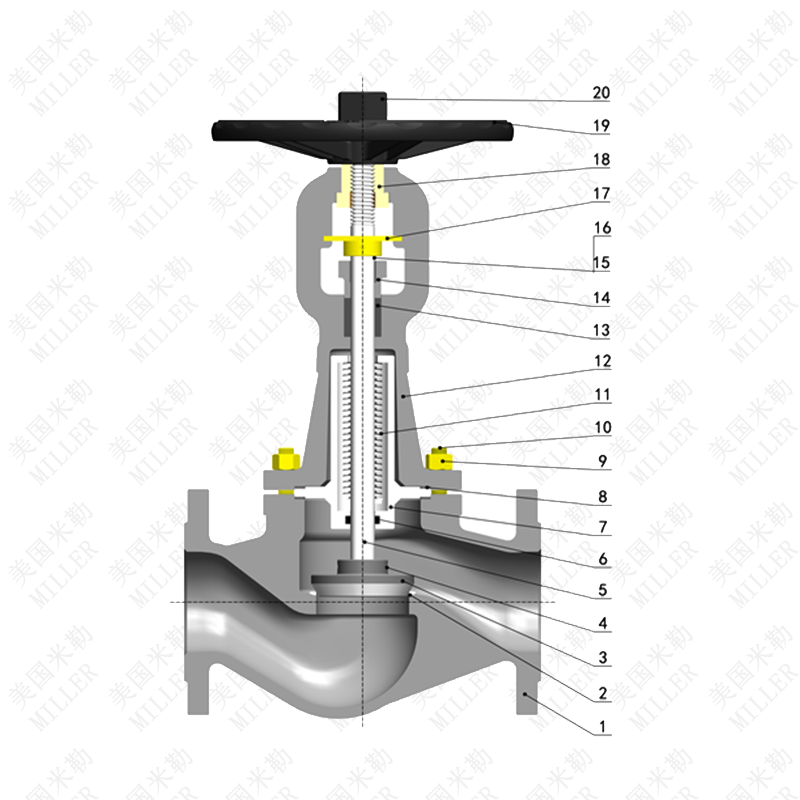

进口氯气专用波纹管截止阀结构图
进口氯气专用波纹管截止阀应用
进口氯气专用波纹管截止阀通常应用于需要控制氯气介质流动的场合，包括但不限于以下几个方面：
制氯厂：氯气是制取氯化物的重要原料，进口氯气专用波纹管截止阀可用于氯气制备、储存、输送等环节中，保证氯气流量和压力的稳定控制，防止氯气泄漏。
氯碱化工：氯气是制取氢氧化钠和氢氧化氯的原料，进口氯气专用波纹管截止阀可用于氯碱生产过程中，对氯气的控制和调节，保证生产的质量和效率。
消毒剂制造：氯气是常用的消毒剂原料，进口氯气专用波纹管截止阀可用于氯气生产、储存、输送等过程中，保证氯气流量和压力的稳定控制，确保生产的安全和稳定。
医药制造：氯气在医药制造中也有广泛应用，例如用于生产氯霉素等药物。氯气专用波纹管截止阀可用于药品生产中对氯气的控制和调节，保证药品的质量和安全性。
总之，进口氯气专用波纹管截止阀是一种用于控制氯气介质的流量和压力的阀门产品，具有高耐腐蚀性、高安全性、高控制精度等特点，被广泛应用于制氯、化工、医药等行业中。
序号 | 名称 | 材质 |
1 | 阀体 | LF2、LCB、耐蚀钢 |
2 | 阀座 | Stellite、PTFE |
3 | 阀瓣 | F316L |
4 | 圆柱销 | SS316L |
5 | 阀杆 | F316L |
6 | 密封元件 | |
7 | 密封钵 | LF2、SS316L |
8 | 垫片 | 柔性石墨+不锈钢、PTFE |
9 | 六角螺母 | ASTM A194-2H、A194-8 |
10 | 双头螺柱 | ASTM A193-B7、A193-B8 |
11 | 波纹管组件 | SS316L、HC-276 |
12 | 阀盖 | LF2、LCB、耐蚀钢 |
13 | 填料 | 柔性石墨、PTFE |
14 | 填料压盖 | LF2、LCB、耐蚀钢 |
15 | 活节螺栓 | ASTM A193-B7、A193-B8 |
16 | 六角螺母 | ASTM A194-2H、A194-8 |
17 | 定位片 | 1025、WCB、CF8 |
18 | 阀母 | 铜合金、D2、BL-2 |
19 | 手轮 | 碳钢、KTH330 |
20 | 手轮并帽 | A105 |

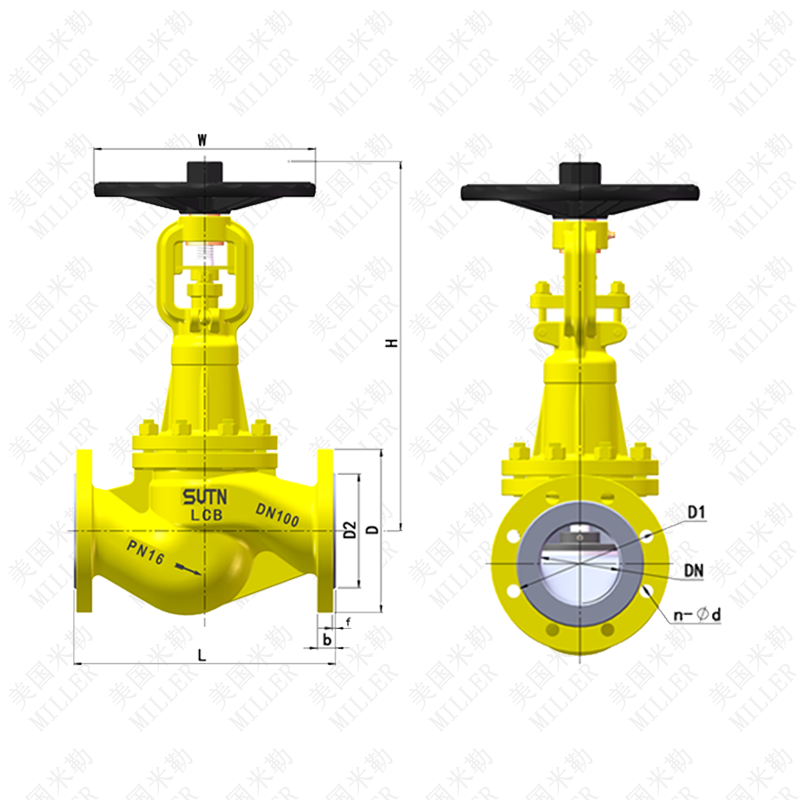

进口氯气专用波纹管截止阀连接尺寸
进口氯气专用波纹管截止阀是一种专门用于控制氯气介质流动的阀门产品。它通常采用特殊材质和设计，能够承受氯气的腐蚀性和高压力的作用。
氯气是一种具有强氧化性和强腐蚀性的气体，常用于制取含氯有机化合物、漂白剂、消毒剂、医药等领域。由于其特殊的性质，氯气介质对阀门材质和密封性能要求极高，因此需要专门的阀门产品进行控制和调节。
进口氯气专用波纹管截止阀通常采用高强度合金材质，如哈氏合金等，能够承受氯气的腐蚀性和高压力的作用。阀门内部的密封件也采用特殊材质，如聚四氟乙烯（PTFE）等，能够有效防止氯气泄漏。阀门结构通常采用波纹管式设计，具有结构紧凑、启闭力矩小、密封性好等优点，能够保证氯气的安全控制。
进口氯气专用波纹管截止阀通常应用于制氯厂、氯碱化工、水处理等领域，能够满足氯气介质的高效控制和安全使用的要求。
口径 | 总长（L） | 外圆（D） | 中心（D1） | 水介（D2） | 法兰厚（b） | 水介厚（f） | n-ϕd | 手轮（W） | 中心高（H） |
PN16 | |||||||||
15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-ϕ14 | ϕ140 | 192 |
20 | 150 | 105 | 75 | 58 | 18 | 2 | 4-ϕ14 | ϕ140 | 192 |
25 | 160 | 115 | 85 | 68 | 18 | 2 | 4-ϕ14 | ϕ160 | 207 |
32 | 180 | 140 | 100 | 78 | 18 | 2 | 4-ϕ18 | ϕ160 | 207 |
40 | 200 | 150 | 110 | 88 | 18 | 3 | 4-ϕ18 | ϕ180 | 245 |
50 | 230 | 165 | 125 | 102 | 18 | 3 | 4-ϕ18 | ϕ200 | 253 |
65 | 290 | 185 | 145 | 122 | 18 | 3 | 4-ϕ18 | ϕ220 | 295 |
80 | 310 | 200 | 160 | 138 | 20 | 3 | 8-ϕ18 | ϕ250 | 328 |
100 | 350 | 220 | 180 | 158 | 20 | 3 | 8-ϕ18 | ϕ300 | 385 |
125 | 400 | 250 | 210 | 188 | 22 | 3 | 8-ϕ18 | ϕ350 | 427 |
150 | 480 | 285 | 240 | 212 | 22 | 3 | 8-ϕ22 | ϕ400 | 480 |
200 | 600 | 340 | 295 | 268 | 24 | 3 | 12-ϕ22 | ϕ450 | 672 |
250 | 730 | 405 | 355 | 320 | 26 | 3 | 12-ϕ26 | ϕ550 | 775 |
300 | 850 | 460 | 410 | 378 | 28 | 4 | 12-ϕ26 | ϕ600 | 852 |
350 | 980 | 520 | 470 | 438 | 30 | 4 | 16-ϕ26 | ϕ700 | 1005 |
400 | 1100 | 580 | 525 | 490 | 32 | 4 | 16-ϕ30 | ϕ700 | 1140 |
美国Miller阀门是一家国际性的专业阀门公司,隶属于美国米勒阀门公司（USA Miller VALVE GATE INC)旗下企业总部位于美国特拉华州，致力于生产、设计研发高品质通用阀门和控制阀门。MILLER阀门现采用世界先进的加工设备、生产工艺，检测仪器，经过严格的质量检验，所生产的产品达到领先水平。
美国米勒进口波纹管截止阀广泛应用于工业、水处理、电力、石油化工等领域。美国米勒拥有多年的研发和制造经验，提供各种不同型号、规格和材料的截止阀产品，涵盖了广泛的应用场景和行业。
